LUGB系列智能涡街流量计

工作原理

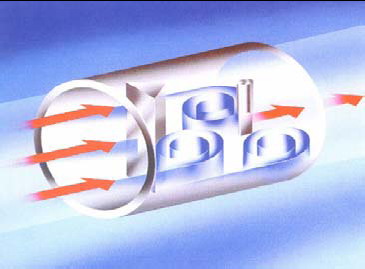

流量计是根据“ 卡门涡街” 原理制成的一种流体振荡型流量仪表。在流动的流体中插入一个断面为非流线型的柱体时，在柱体后部两侧会产生两列交错排列的旋涡(图1.1)。

旋涡分离的频率f 与侧柱流速v 成正比，与柱体宽度d 成反比：

f=St×v/d 公式 (1)

v=fd/St 公式 (2)

    式中：St—斯特劳哈尔数, 是与柱断面几何形状有关的无量纲常数，数值由试验确定。由于d 和St 是常数，而流速v 与管内平均流速v0 有固定关系(v0=v/(1-1.25d/D))，测得旋涡分离频率f 就测得管内平均流

速v0，从而测得体积流量。一段时间内分离旋涡的个数N 与流过流体的体 图1.1交错排列的旋涡

积V 之比(单位体积对应的旋涡数) 称为仪表系数K：K=N/V

流量计选型及相关功能

涡街流量计的选型正确与否，将直接影响到仪表能否正常运行，因此设计单位和用户应首先做好以下准备工作，以保证选型合理、正确：

● 确认仪表用途，一般分为流量控制、一般计量或用于贸易结算；

● 确定在管道上的具体安装位置，找出可能影响仪表正常工作的环境因素；

● 认真核对测量流体的工艺参数如：压力、温度、粘度、流量 范围等。

涡街流量计有两种不同的系统构成：采用涡街流量传感器的流量测量系统和采用涡街流量变送器的流量测量系统。

3.1仪表结构

● 一体型 — 传感器电路部件与传感器本体结合成一个整体。适用于绝大多数应用场合。结构简单合理，

● 分体型 — 电路部件与表体分离。电路部件可离开管道，单独安装。适用以下场合：

1)管内介质温度高

2)环境温度/湿度高

3)带显示表头时为方便读数，安装在便于观察的位置。

3.2功能类型

● 电压脉冲 — 与常规显示仪配套, 高电平≥ 5V 低电平<1V，宽度250us脉冲。

● 电池供电 — 使用一节1号锂电池

● 温压补偿 — 配PT100和压变测量压缩空气标方或水蒸汽质量流量

● 现场显示 － LCD现场显示瞬时流量、累计流量。

● 4～20mA  — 输出电流模拟量

● HART     — 带有HART接口, 符合Hart specification规范

● RS485    — 带有RS485电平Modbus接口, 符合Modbus规范

3.3连接方式

● 卡装式 — 传感器用法兰和螺栓卡装在管道上。出厂时带卡装法兰、密封垫和螺栓。

● 国标法兰连接 — 表体有国标法兰，与用户管道上的国标法兰连接。

● DIN 法兰连接 — 表体上为DIN 标准法兰。(加价)

● ANSI 法兰连接 — 表体上为ANSI 标准法兰。(加价)

3.4测量介质

● 液体 — 冷水、热水、各种油品、液化石油气、各种化工液体(高粘度的油类需加热，使粘度降低)。

● 气体 — 压缩空气、氧气、天然气、石油气以及各种化工气体。

● 饱和蒸汽和温度低于300℃的过热蒸汽(允许短时超过300℃)。

● 温度长时间高于300℃的过热蒸汽

3.5介质温度

● -40~240℃       用于液体和气体、饱和蒸汽

● -40~300℃       用于液体、气体、饱和蒸汽和过热蒸汽

● -40~350℃      用于过热蒸汽

3.6准确度

● 流量传感器 — 脉冲输出：  ±1.5%

● 流量变送器 — 标准电流输出： ±1.5%

3.7流量

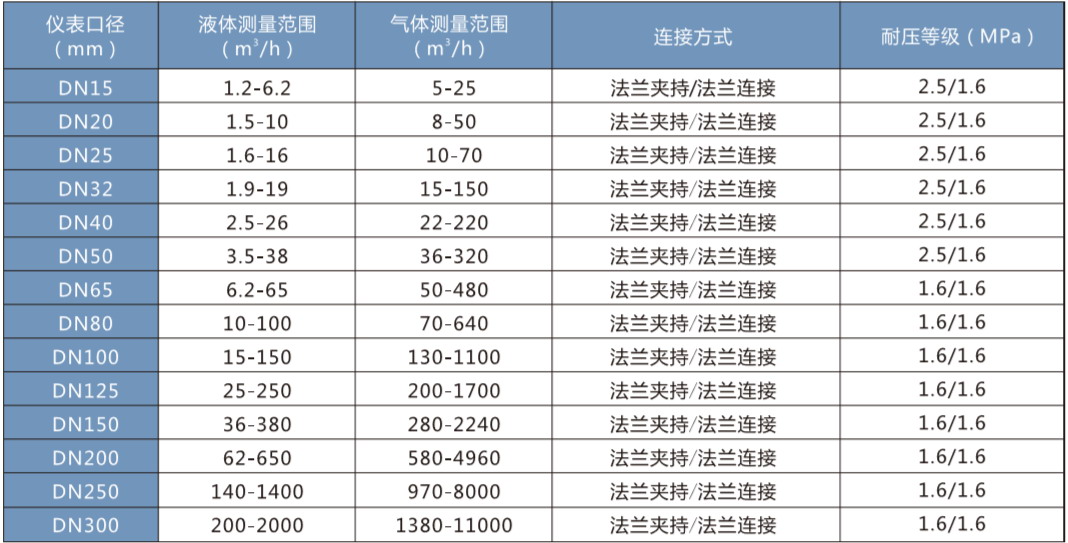

● 一般液体和气体适用流量范围：

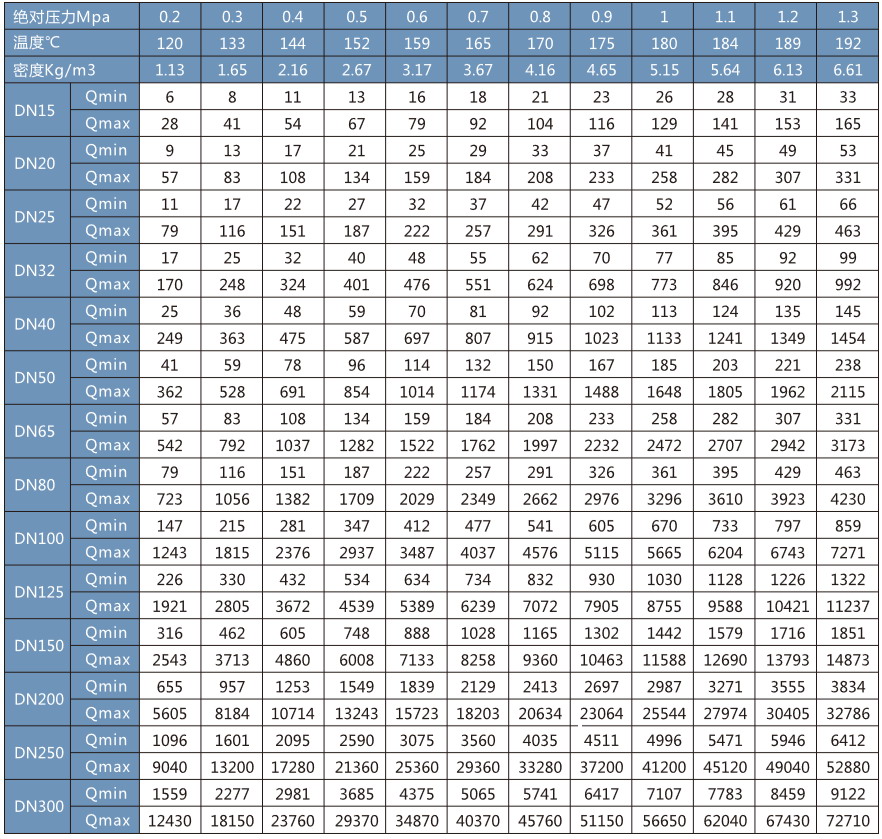

● 饱和/过热蒸汽流量范围（单位：kg/h）

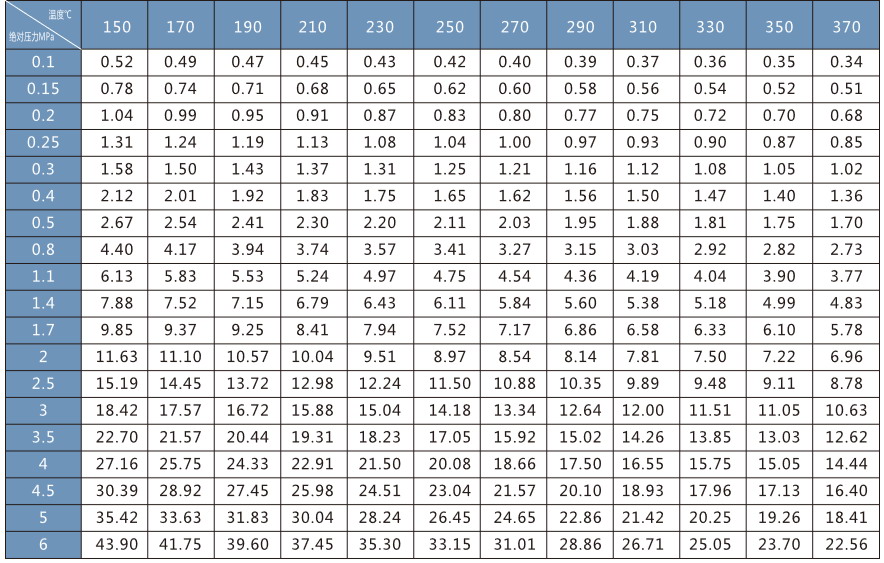

● 过热蒸汽密度表

产品型号选型
